Лавинный датчик
Лавинный трансивер (бипер, датчик, лавинный маячок, пипс) — это прибор, предназначенный для поиска людей в лавинах. Он имеет два режима — передачи сигнала и режим поиска (приема сигнала). Радиосигнал с определенной частотой генерируется передатчиком и принимается работающим на одной с ним частоте приемником. На основании мощности и других характеристик принятого сигнала, лавинный датчик определяет направление и расстояние до излучателя. На данный момент принят международный стандарт частоты в 457 кГц, имеющий лучшие показатели распространения в снегу; первые же датчики работали на частоте 2,275 кГц. Далее радиосигнал перерабатывается в звуковой или визуальный сигнал в зависимости от типа приемника (аналоговый, цифровой, или аналогово-цифровой). Вот перечень всех брендов производящих лавинные трансиверы: ARVA, MAMMUT, ORTOVOX, PIEPS , BCA.
Все датчики имеют свои уникальные особенности и, в зависимости от типа приемника (аналоговый, цифровой, или аналогово-цифровой), радиосигнал перерабатывается в звуковой или визуальный сигнал.
Как выбрать лавинный датчик. Почитать — Посмотреть?
Аналоговые бипперы (Ortovox F1 focus — снят с производства) — это аналоговый маячек, полностью лишенный графического интерфейса. Сигнал фиксируется и без какой-либо обработки «озвучивается». Чем громче звук, тем ближе цель. По мере приближения к цели сигнал «загрубляется», т.е. вы переводите датчик на другой режим расстояний до объекта, как бы уменьшаете громкость. Индикация линейки светодиодов позволяет выявить правильность вашего движения к цели. Общее мнение экспертов сводится к тому, что аналоговые бипперы по большинству показателей выигрывают у цифровых моделей.
Аналогово — Цифровые и цифровые приборы. На сегодняшний день, большинство выпускаемых лавинных датчиков работают в аналогово — цифровом режиме. Получив сигнал, на основании мощности и других характеристик, трансивер определяет направление и расстояние до излучателя и обрабатывает его по определенному алгоритму. На первичной стадии поиска сигнала, прибор работает в аналоговом режиме и автоматически переключается в цифровой режим на определенном расстоянии до источника. Информация выводится на ЖК-дисплей (или светодиодное табло), появляется стрелка (или загорается светодиод), указывающая направление движения, и примерное расстояние до объекта.
Тесты лавинных трансиверов сезона 2017-18 (от outdoorgearlab )
В зависимости от модели и фирмы производителя, лавинные датчики могут иметь дополнительные полезные функции и личные настройки:
— множественный поиск. На табло может загораться индикатор (символ) о приеме сразу нескольких сигналов (пострадавших)
— индикация количества целей в пределах диапазона поиска.
— маркировка цели — возможность подавлять помеченный сигнал и автоматически переходить к поиску следующего наиболее сильного сигнала
— мануальное переключения режимов (обработки сигнала, шага (м) поиска, различных настроек самого прибора и т.п.)
— автопереключение из режима поиска в режим передачи на случай схода повторной лавины на спасательную группу (несколько временных режимов)
— индикация заряда батареи
— подсветка дисплея (светодиодное табло)
— тест группы
Способ крепления к телу традиционный: один ремень через плечо, другой — вокруг пояса. Лавинный датчик следует надевать под основную одежду! Исключено катание или передвижение в лавиноопасной зоне с прибором, находящимся у Вас в кармане куртки, в рюкзаке, неправильно закрепленным и т.п.
Методика поиска лавинными датчиками
На этот прибор накладывается очень много ограничений (максимально быстро и максимально точно выходить на точку над закопанным бипером (сигналом), компактность и автономная работоспособность в течение долгого периода времени в широком диапазоне температур), что в свою очередь создает сложности разработчикам и потребителям при работе с лавинным датчиком.
Как проверить лавинные датчики?
Существуют общие методики для поиска сигналов бипера, попавших под лавину людей.
Внимание! Перед началом поиска:
— Переведите ВСЕ биперы в группе в режим поиска!
— Отключите или вынесите за пределы поиска пользование мобильными телефонами и рациями, т.к. они создают сильные помехи в диапазоне частот работы лавинного датчика.

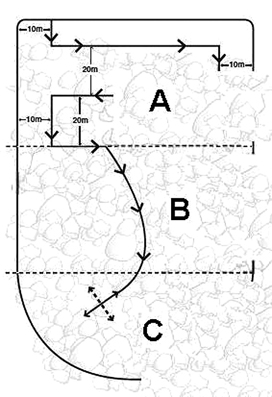

A — Первичный поиск — в этой стадий поиска, в зоне аккумуляции лавины (там, где она остановилась), необходимо максимально быстро обнаружить сигнал.
B — Вторичный поиск — от точки обнаружения первого сигнала, необходимо максимально точно выйти на место погребения бипера.
C — Пин-поинт — в этой стадий необходимо, используя отработанную методику «Крест» или иную, выйти на точку, находящуюся непосредственно над бипером.
Первичный поиск
После схода лавины, необходимо как можно быстрее обнаружить сигнал в зоне аккумуляции (остановки) лавины.
Последовательность действий:
1. Начинать первичный поиск необходимо с точки исчезновения лыжника в лавине, либо с крайней точки лавинного конуса (в зависимости находитесь вы внизу или вверху).
2. Постарайтесь на начальном этапе определить возможное местоположение пострадавшего по торчащей из снега вещи, конечности, лыже, и направить туда человека с бипером в режиме поиска.

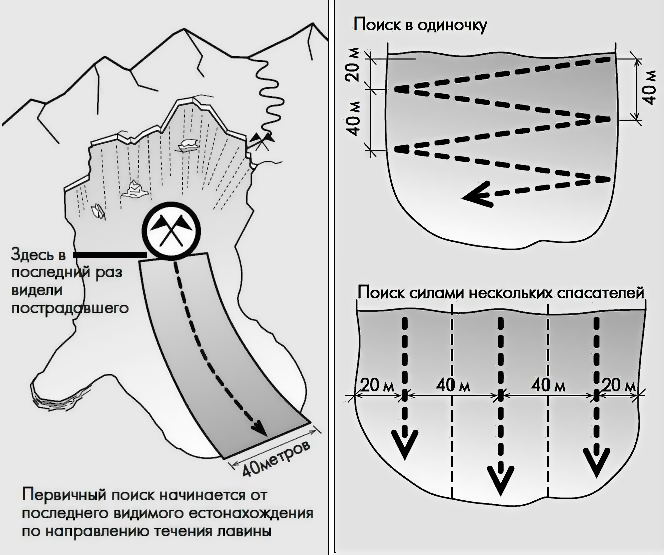

3. Выберите правильную схему первичного поиска, в зависимости от ситуации:
a) если зона остановки лавины узкая(<60м), не тратьте время на зигзаги, двигайтесь вдоль линий падения воды посередине зоны;
b) если поиск ведут несколько человек, можно двигаться вдоль линий падения воды, на расстоянии друг от друга равному L, максимальному расстоянию регистраций сигнала.
4. Используйте лавинный бипер в спокойном и сосредоточенном состоянии.
5. Постарайтесь устранить лишний шум, используя наушники, так как начальный сигнал будет очень слаб.
6. Плавно поворачивайте бипер в обоих плоскостях, но не быстрее чем один раз в 1-2с, так как прибор довольно инертен. Избегайте резких движений.
7. Двигайтесь, по возможности, как можно быстрее (помните, что расстояние между точкам поиска не должно превышать величину 2*L для вашей марки бипера. Если на вашем бипере указано максимальное расстояние — 60 метров, то L=40%*60м=24м =>2*L=48м).
8. После регистраций первого сигнала, первичный поиск заканчивается. Начинается стадия вторичного поиска.
Вторичный поиск
Вторичный поиск начинается тогда, когда вы обнаружили первичный сигнал. В случае аналогового или агалогово-цифрового бипера, эта стадия одинакова до того момента, пока сигнал станет достаточно сильным, чтобы бипер в цифровом режиме мог его зарегистрировать. В этом случае прибор либо сам переключается в цифровой режим, либо его надо перевести самостоятельно.
Последовательность действий:

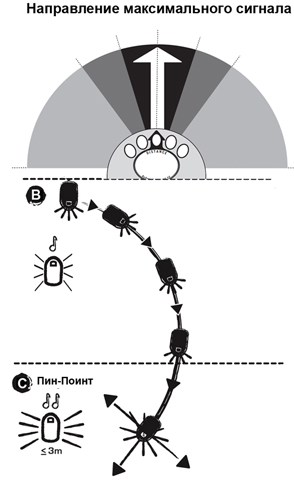

1.Итак, как только вы получили сигнал, сориентируйте ваш бипер вдоль линий напряженности поля, плавно вращая прибор в горизонтальной плоскости примерно на 90 градусов так, чтобы результирующий сигнал был максимальным.
2. Двигайтесь по направлению вдоль ориентации бипера с максимальным сигналом в данной точке. Если величина сигнала начинает сильно уменьшаться, значит вы двигаетесь в противоположную сторону от цели, развернитесь на 180 градусов и продолжайте поиск. Величина сигнала должна увеличиваться по мере приближения к закопанному передатчику.
3. Если величина сигнала увеличивается, продолжайте двигаться в этом направлении, вращая бипер перед собой влево-вправо примерно на 45 градусов. Двигайтесь как можно быстрее, не отклоняясь от направления, при котором сигнал максимален, постоянно корректируя направление за счет правильной ориентации оси бипера линий напряженности магнитного поля.
4. Таким образом, вы будете двигаться по дуге — B.
5. По мере увеличения громкости сигнала (для аналоговых биперов) уменьшайте чувствительность приемника, в этом случае вам будет гораздо легче отследить относительное изменение сигнала.
6. Ваш сигнал будет расти, пока не достигнет максимального сигнала, вы в точке максимума — C, на этом вторичный поиск для аналогово бипера окончен.
7. В случае цифрового режима поиска, если все выполнено правильно, бипер выведет непосредственно на точку над целью. Сделайте несколько шагов вперед-назад и вправо-влево, чтобы убедиться что данная точка находиться непосредственно над целью (сигнал приемника максимален, расстояние, которое показывает бипер до цели минимальное).
Пин-Поинт

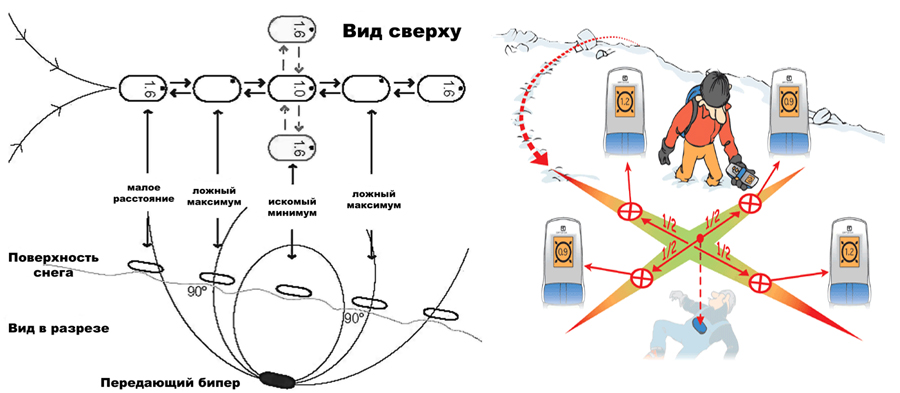

Итак, ваш бипер зарегистрировал максимальный сигнал и дальше сигнал начал уменьшаться. Не останавливайтесь, это еще не окончательная точка над целью, а лишь «ложный максимум», когда как закопанный передатчик находится рядом, но не под вами.
Зона пин-поинта составляет примерно 3-5м, однако она сильно зависит от глубины погребения передатчика. Чем глубже находится бипер, тем больше зона пин-поинта.
Последовательность действий:
1. Как только вы зарегистрировали максимальный сигнал, приблизьте ваш бипер максимально близко к поверхности, ориентируя его параллельно поверхности снега (это важно, в случае если поиск происходит на склоне с уклоном).
2. Отметьте на снегу первую точку пропадания сигнала, двигаясь дальше по прямой отметьте вторую точку пропадания сигнала.
3. Вернитесь в середину отрезка.
4. Не меняя ориентации бипера, проделайте ту же операцию в перпендикулярном направлений. Зарегистрируйте точку, где сигнал уменьшился в обоих направлениях и отметьте эти точки на снегу.
5. Середина отрезка между четырьмя отмеченными точками будет находиться непосредственно над закопанным бипером. Если все действия выполнены правильно, можете начинать зондировать и копать.
Следует помнить!
— Развитие современных средств спасения в лавинах, появление новых моделей и видов лавинного снаряжения, не должно создавать у пользователей иллюзии абсолютной защищенности!
Лавинный датчик на сегодняшний день является ОБЯЗАТЕЛЬНЫМ снаряжением для катания вне трассы. Однако его наличие не обеспечивает вам защиту от самих лавин!
— Спасение потерпевших — это всегда состязание против времени!
— Надевая лавинный датчик, Вы должны не забыть его включить!
Включайте ваш бипер в режим передачи непосредственно перед выходом на лавиноопасный склон, а не только перед спуском. На подъеме лавина может сойти с такой же вероятностью, как и на спуске.
— Чаще меняйте батарейки в вашем бипере. Если емкость батареек упала до 60%, смело меняйте их. Мощность сигнала передатчика напрямую зависти от емкости батареек, а как следствие — можно проскочить закопанный датчик с подсевшими батарейками во время первичного поиска. Возьмите за правило: новый выезд в горы — новые батарейки в бипере.
— Как только вы отметили «настоящий» максимум в стадии пин-поинта, не выбрасывайте бипер в сторону. Во-первых, снег может попасть внутрь и повредить микросхемы, во-вторых, во время раскопок, можете запросто засыпать бипер, он также может запросто уехать от вас, если вы работает на склоне и, в-третьих, возможно бипер понадобиться во время раскопок, чтобы подкорректировать направления копания.
— Присутствие в зоне поисков любых источников электромагнитного излучения (телефоны, плееры, рации, GPS-приемники, даже наручные электронные часы и другие приборы) создает помехи.
— И наконец, ТРЕНЕРУИТЕСЬ как можно чаще, имитируя различные ситуаций по взаимному расположению биперов, закапывая от одного до нескольких целей, тогда вы наработаете навыки при работе с прибором, не теряя контроля в критической ситуации.
Постарайтесь изучить не только правила пользования прибором, но и методику поиска!
Не важно, какой бипер вы имеете. Важно, умеете ли вы им пользоваться.
По статистике (American Avalanche Association), время необходимое для поиска одного полностью погребенного пострадавшего на площади 100Х100 метров:
1. поиск с помощью бипера силами одного человека — менее 15 минут;
2. поиск с помощью одной обученной лавинной собаки 30 минут;
3. поиск быстрым зондированием силами 20 человек 4 часа;
4. поиск тщательным зондированием силами 20 человек 16-20 часов.
